迷彩充氣帳篷 充氣迷彩指揮帳篷系統設計方案（含使用案例）

免費提供解決方案建議，咨詢電話：17332771111
一、迷彩充氣帳篷的結構及效果圖
迷彩指揮帳篷系統由一個主帳篷、4個連廊帳篷、1個作業帳篷組合而成（如圖1）
圖1、2所示為充氣帳篷系統的總體效果圖，圖中可看出帳篷系統的總體尺寸為：長18m，寬16.1m，總高度為5m

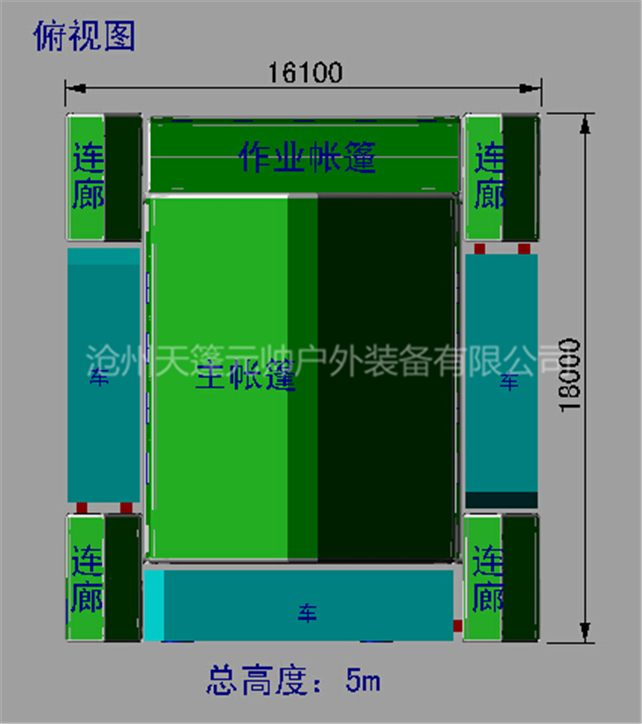

  圖1  俯視圖

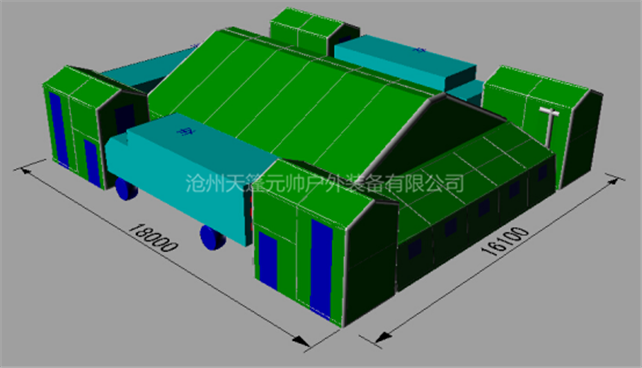

                               圖2  總體三維圖

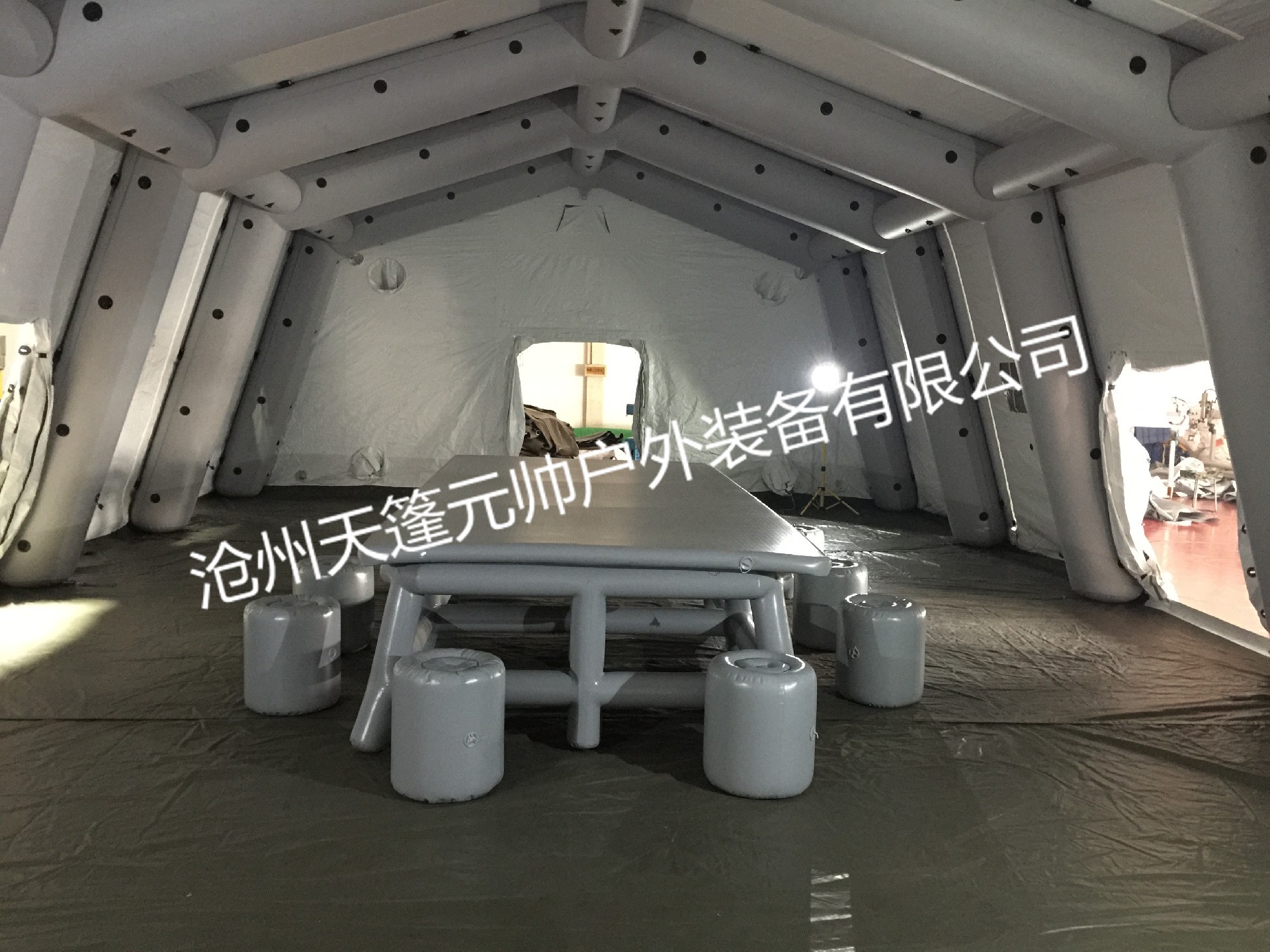

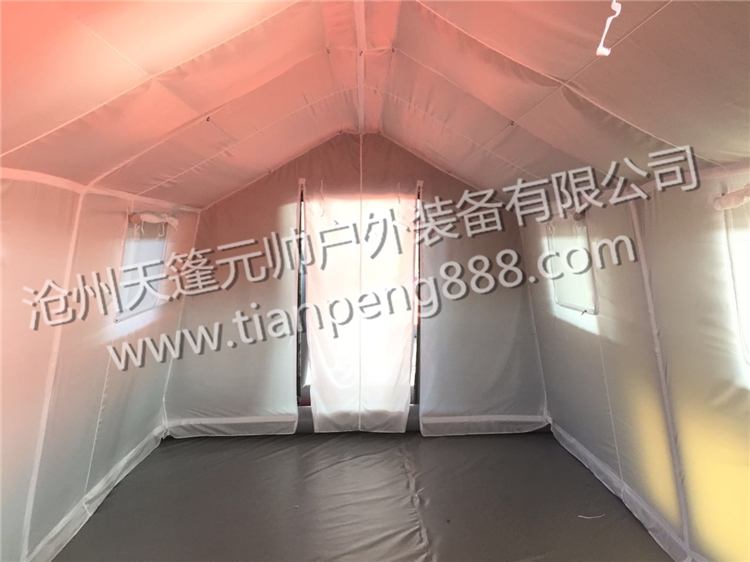

充氣軍用指揮帳篷內部實景（可加白色襯里）

二、帳篷的尺寸及明細

免費提供解決方案建議，咨詢電話：181 3178 2999

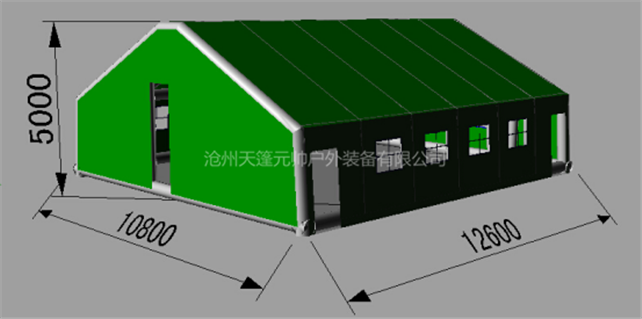

1、主帳篷（如圖3）
  軍用充氣帳篷材質：充氣框架迷彩PVC涂層夾網布；外披迷彩PVC涂層夾網布；內襯迷彩蔽光布；地布軍綠PVC涂層布；墊布軍綠PVC涂層布
  總體尺寸：長12.6m，寬10.8m，高5m
  門尺寸：寬0.9mx高3.3m（與車對接）；寬0.9mx高2m（與連廊對接）
  窗戶尺寸：寬1.2mx高0.8m（4層式），窗戶下邊離地高度0.8m
  內部預置：10盞LED照明燈（如圖4）；電源插座；投影幕布；充氣圖板

圖3  主帳篷

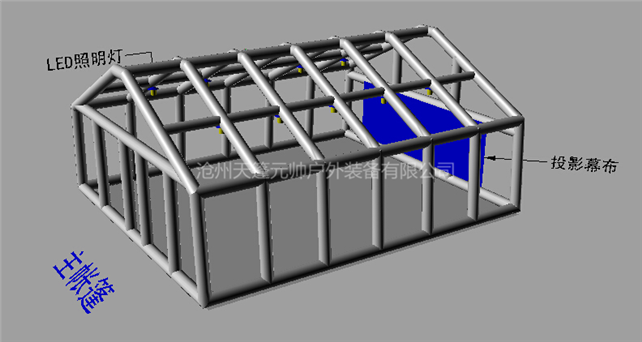

圖4  主帳篷框架圖

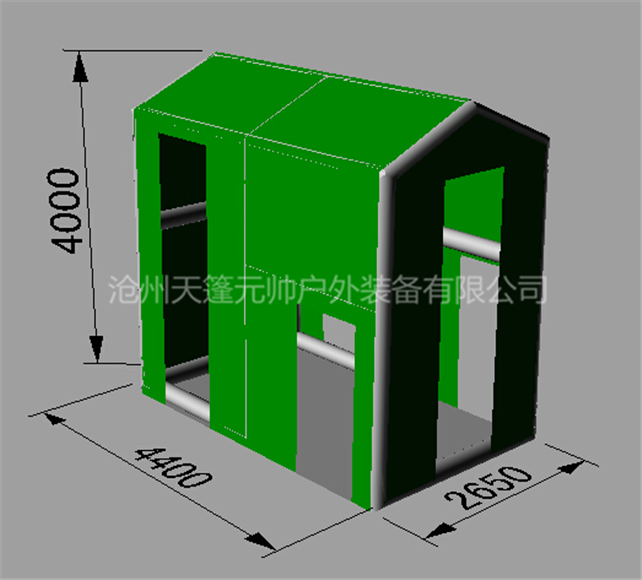

2、 連廊帳篷（如圖5）    免費提供解決方案建議，咨詢電話：181 3178 2999
帳篷材質：充氣框架迷彩PVC涂層夾網布；外披迷彩PVC涂層夾網布；地布軍綠PVC涂層布
總體尺寸：長4.4m，寬2.65m，高4m
門尺寸：寬0.9mx高3.5m（與車對接）；寬0.9mx高2m（與主帳篷對接）

圖5  連廊

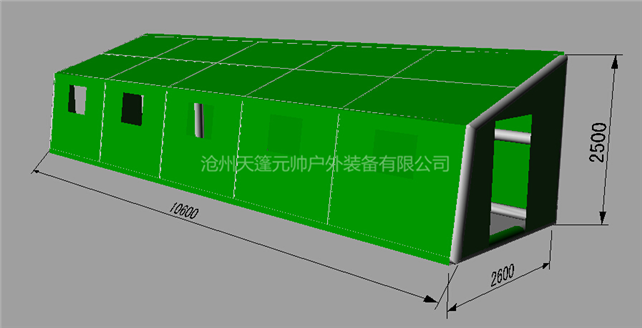

3、 作業帳篷（如圖6）   免費提供解決方案建議，咨詢電話：181 3178 2999
帳篷材質：充氣框架迷彩PVC涂層夾網布；外披迷彩PVC涂層夾網布；內襯迷彩蔽光布；地布軍綠PVC涂層布；
    總體尺寸：長10.6m，寬2.6m，高2.5m
    門尺寸：寬0.9mx高2m（與連廊對接）
    窗戶尺寸：寬0.8mx高0.6m（4層式）
    內部配置：4盞LED照明燈

圖6  作業帳篷
三、帳篷的鏈接方式及防風措施
免費提供軍用充氣帳篷解決方案建議，咨詢電話：181 3178 2999
1、為達到帳篷的使用靈活性、通用性，我公司將所有帳篷的門寬設計為同尺寸，使其任意帳篷及指揮車都能與連廊進行完美對接

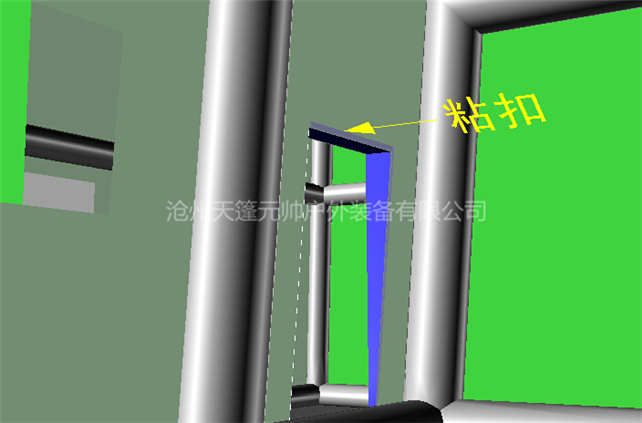

2、主帳篷及作業帳篷與連廊對接采用卡槽式及粘扣式反向粘接，從而達到遮光、防雨的效果（如圖7所示）；連廊與指揮車對接采用磁鐵式連接，即連廊的連接布內固定強性磁鐵，與指揮車門外一圈的金屬條進行吸連（金屬條設計為可拆卸）

圖7   框架圖
3、防風措施采用地釬拉繩式，每個帳篷的充氣框架主體都焊接有拉繩用的不銹鋼金屬環，在野外作業時將帳篷一圈用拉繩及地釬固定，主帳篷因一圈為指揮車、連廊帳篷及作業帳篷貼靠（如圖1），所以主帳篷的固定方式為帳篷與指揮車、連廊、作業帳篷進行連接，主帳篷地布延伸0.5米，指揮車將其壓住固定。

四、使用參數

免費提供解決方案建議，咨詢電話：181 3178 2999
1、總體充氣時間：10分鐘
2、主體帳篷打包重量：580公斤；作業帳篷打包重量：80公斤；單個連廊打包重量：70公斤
3、工作壓強：15～25Kpa
4、適應溫度：-30℃～+70℃
5、抗風等級≤8級
6、自動補氣泵：功率：5Kw，使用電壓：220V
7、LED照明燈：功率50W/個（共18個）
8、配置：墊布、自動充氣泵、投影幕布、充氣圖板、腳踏泵、地釬、拉繩、手錘、維修材料、冷風機、LED照明燈、應急照明燈、裝卸配套設施、小車、木箱、磁鐵、電路電箱

五、實用案例

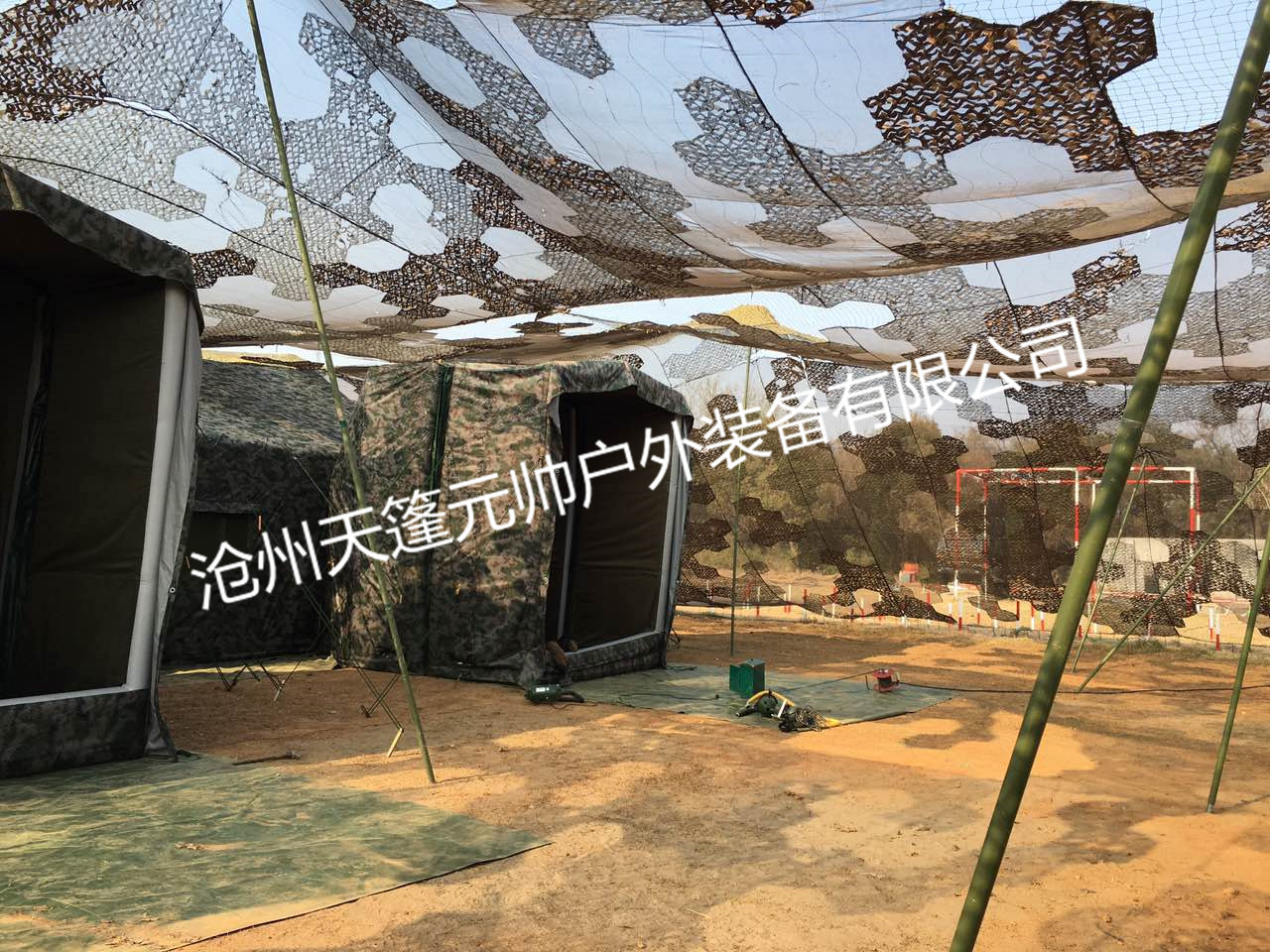

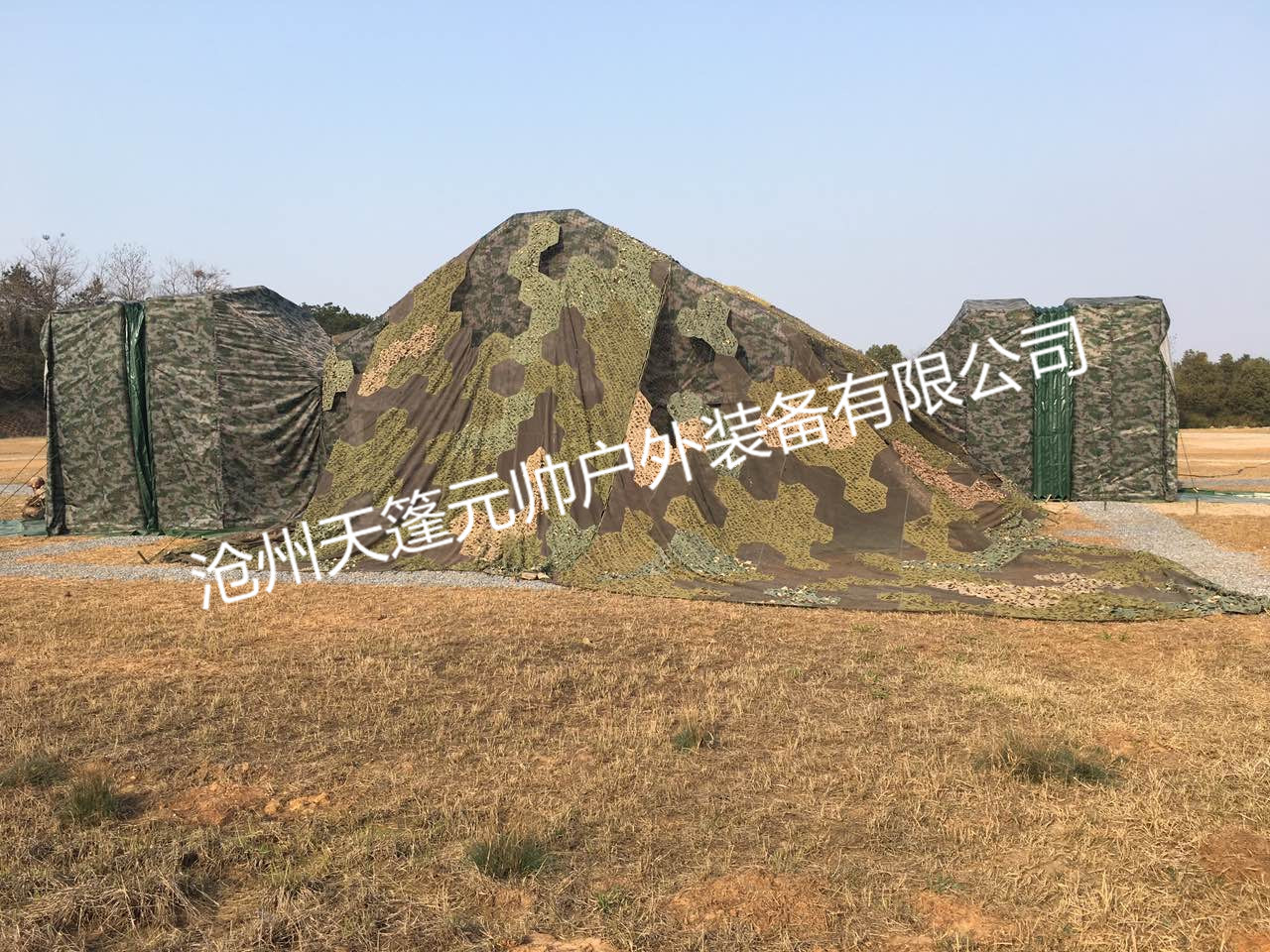

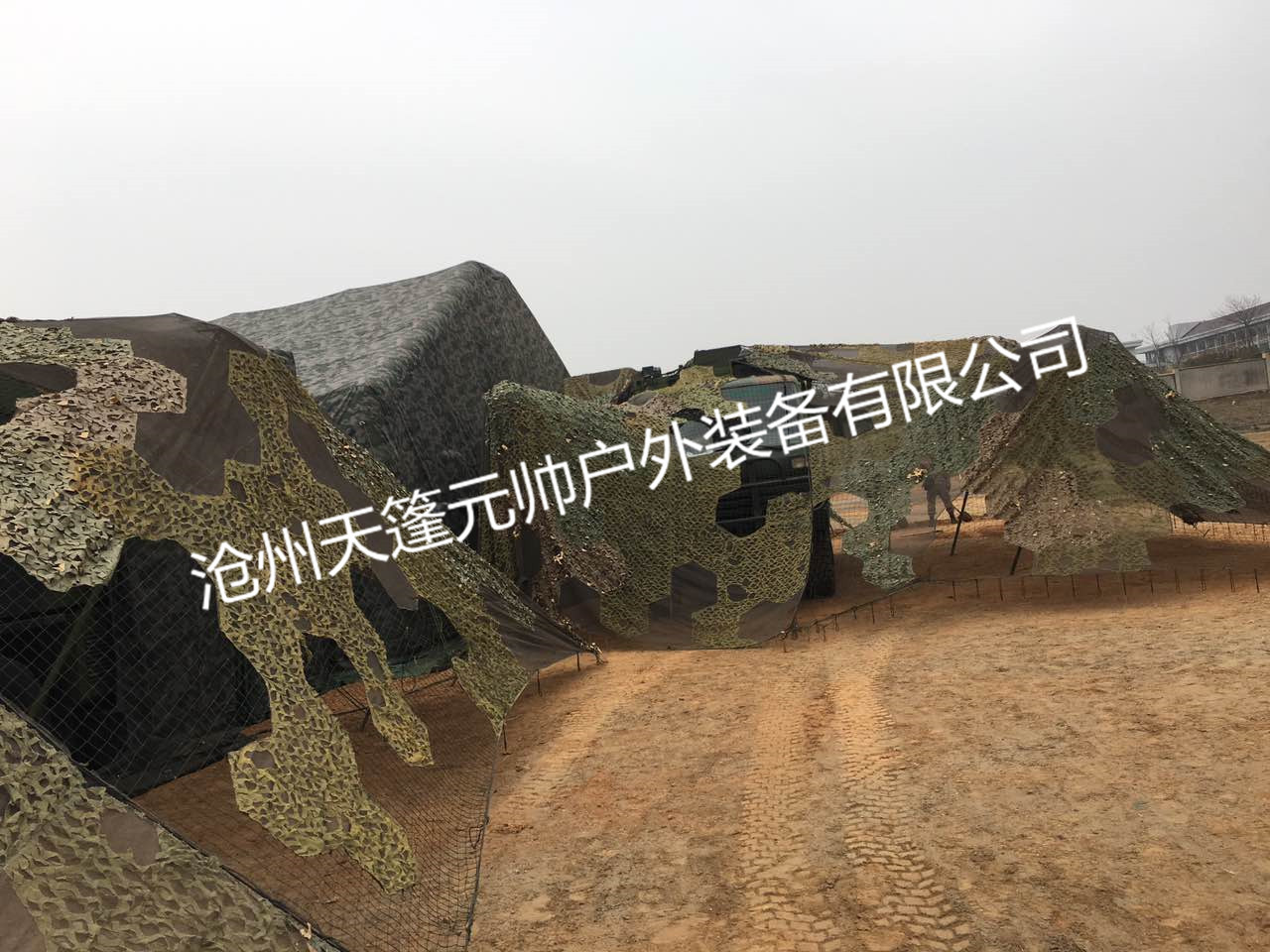

軍用充氣帳篷 充氣軍用指揮帳篷系統使用實景拍攝

充氣軍用指揮帳篷和指揮車使用連廊鏈接。

軍用充氣帳篷（充氣軍用指揮帳篷）相應信息化作戰迅速充氣的特點逐漸被各作戰部隊逐漸接受并普及。
